Máy phân tích CANupoks CAN

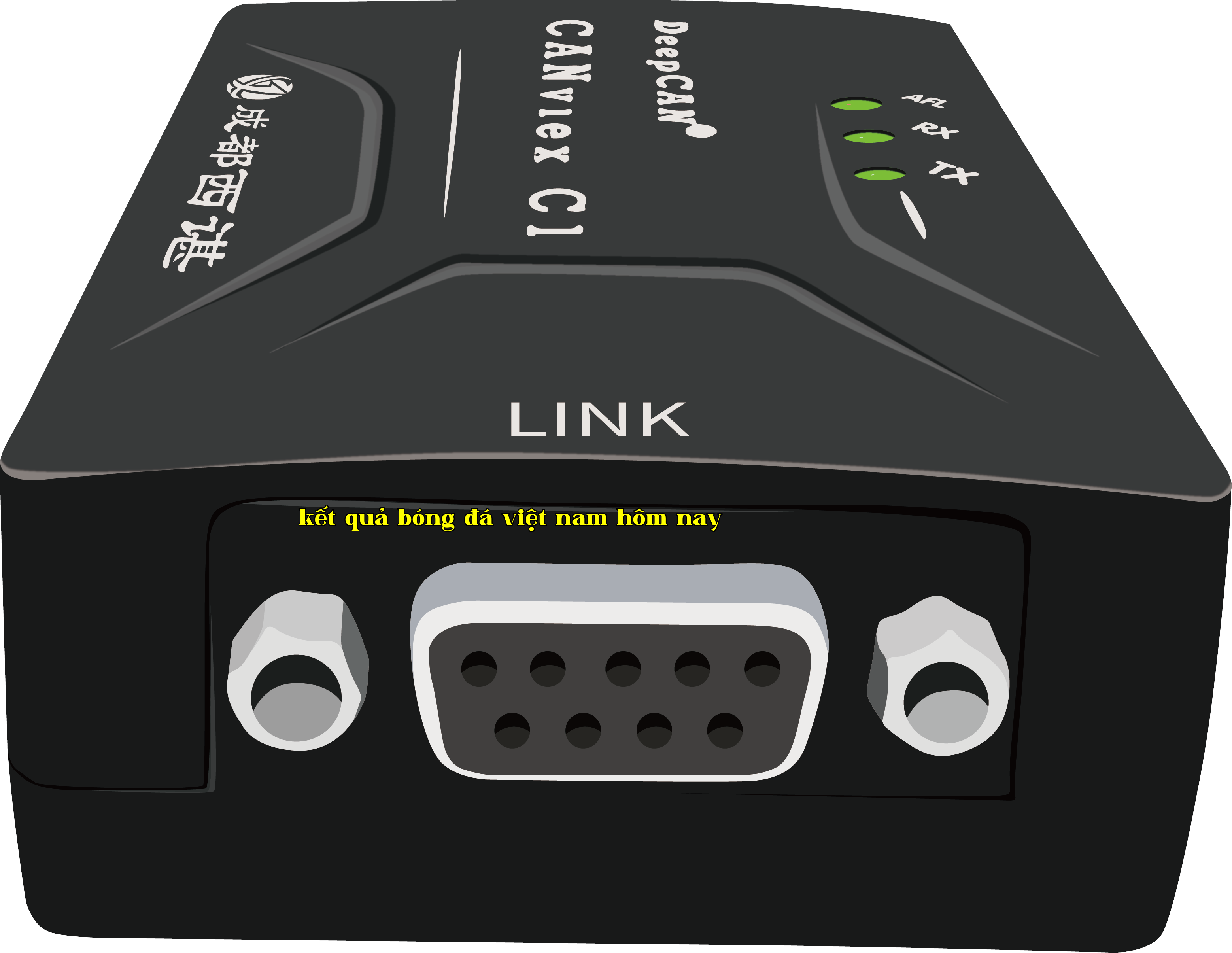

CANvie x-C1 Tổng quan về sản phẩm Thiết bị phân tích CAN, hỗ trợ một kênh CAN tốc độ cao. Sử dụng V ickCAN Nó hỗ trợ hai đường truyền CAN tốc độ cao, một đường truyền CAN tốc độ thấp và một đường truyền K. kết quả bóng đá việt nam hôm nay Sử dụng phần mềm máy tính để điều khiển, có chức năng mô phỏng dữ liệu mạnh mẽ, hiển thị, phân tích và lưu trữ dữ liệu.
Đặc điểm sản phẩm
l Hỗ trợ 5K ~ 1 Mbps Tốc độ truyền
l C A Mỗi kênh đều có điện trở kết thúc được kiểm soát bằng phần mềm tích hợp
l C AN Điện áp cách ly kênh đạt 1 500VDC
l Kết nối máy tính ( W INDOWS） Sử dụng, sử dụng U SB 2. 0 Cung cấp điện và giao tiếp
l Giao diện có thiết kế bảo vệ chống xung, sóng xung, E SD và các loại nhiễu khác

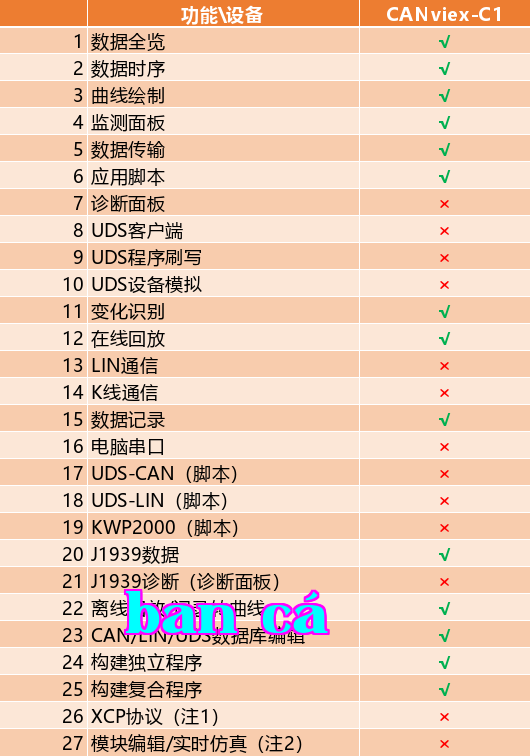

l Được trang bị phần mềm mạnh mẽ và miễn phí VickCAN Sử dụng phần mềm
l
Định nghĩa chân
|
PIN -1: - |
P IN-4: - |
P IN-7:CAN-H |
|
PIN -2: CAN - L |
PIN -5:GND |
PIN-8: - |
|
PIN-3:- |
PIN-6:- |
P IN-9: - |
Kết nối CAN tốc độ cao CAN Sử dụng 2 /7 Chân
l
Định nghĩa đèn chỉ báo
l AFL: Đèn chỉ thị đa năng, chỉ thị trạng thái khung lỗi CAN
Ø Đèn đỏ thường: Thiết bị chưa hoạt động
Ø Sáng xanh: Thiết bị đang hoạt động, không có khung lỗi
Ø Chớp đỏ: Thiết bị đang hoạt động, có lỗi giao tiếp (có khung lỗi)
l RX /TX: Chỉ thị riêng biệt Trạng thái phát và nhận của kênh CAN
Ø Đèn đỏ thường: Thiết bị chưa hoạt động
Ø RX Sáng xanh: Thiết bị đang hoạt động, không nhận được dữ liệu, hoặc không nhận được dữ liệu thành công bóng đá hôm nay
Ø RX Chớp xanh: Thiết bị đang hoạt động, nhận được dữ liệu thành công và không có khung lỗi
Ø TX Sáng xanh: Thiết bị đang hoạt động, không gửi dữ liệu, hoặc không gửi dữ liệu thành công
Ø TX Chớp xanh: Thiết bị đang hoạt động, đang gửi dữ liệu, gửi thành công và không có khung lỗi
