Máy phân tích CANupoks CAN

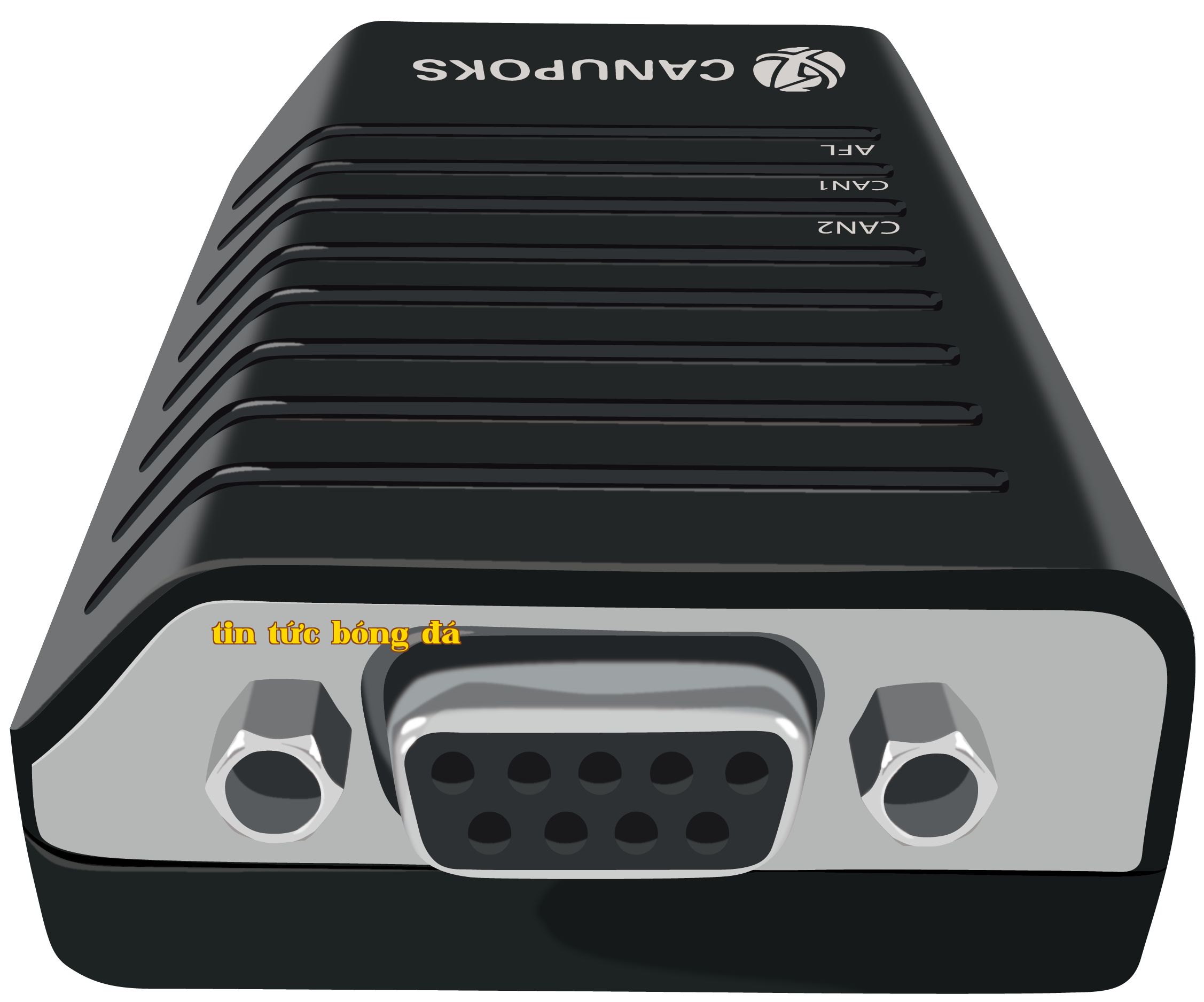

CAN upoks Tổng quan về sản phẩm Là thiết bị phân tích CAN do Công ty TNHH Khoa học và Công nghệ Tây Trần Thành Đô nghiên cứu và phát triển kết quả bóng đá việt nam hôm nay ickCAN Nó hỗ trợ hai đường truyền CAN tốc độ cao, một đường truyền CAN tốc độ thấp và một đường truyền K. ban cá Sử dụng phần mềm máy tính để điều khiển, có chức năng mô phỏng dữ liệu mạnh mẽ, hiển thị, phân tích và lưu trữ dữ liệu.

Đặc điểm sản phẩm

l Hỗ trợ 5K ~ 1 Mbps Tốc độ truyền

l Hai kênh tốc độ cao C A Mỗi kênh đều có điện trở kết thúc được kiểm soát bằng phần mềm tích hợp

l Hai kênh tốc độ cao C AN Các kênh tách biệt, điện áp cách ly đạt 1 500VDC

l Hỗ trợ một kênh tốc độ thấp CAN và một kênh K

l Hỗ trợ lập trình mô đun tương tự L abVIEW Hoặc Simulink của mô đun lập trình

l Hỗ trợ thiết bị hoạt động độc lập mà không cần nối máy tính, chức năng do người dùng tự thiết kế thông qua lập trình mô đun, thực hiện nhiều chức năng cho một thiết bị cách cá độ bóng đá

l Kết nối máy tính ( W INDOWS） Sử dụng, sử dụng U SB 2. 0 Cung cấp điện và giao tiếp

l Giao diện có thiết kế bảo vệ chống xung, sóng xung, E SD và các loại nhiễu khác

l Nhiều kênh sử dụng thời gian đánh dấu chung, tránh nhầm lẫn về thứ tự khi phân tích hoặc lưu trữ dữ liệu

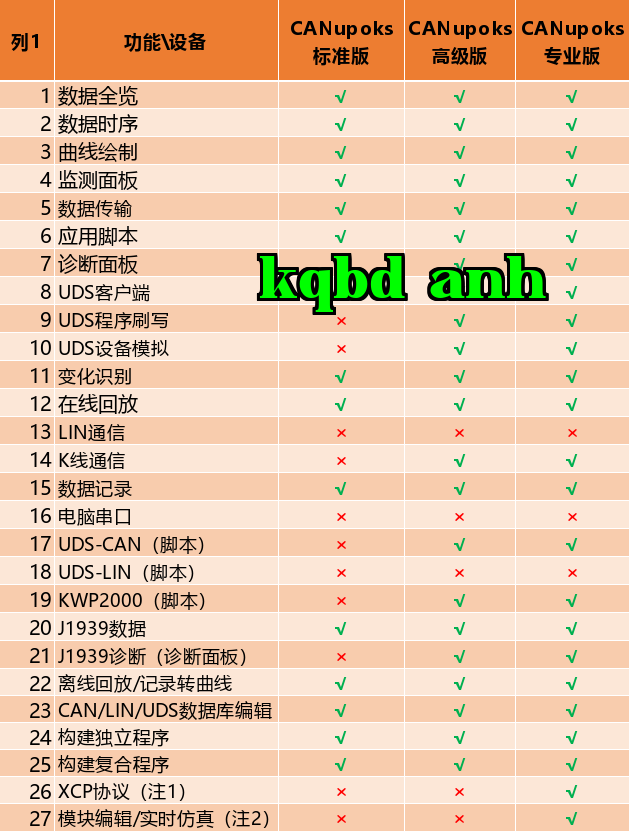

l Được trang bị phần mềm mạnh mẽ và miễn phí VickCAN Sử dụng phần mềm

l

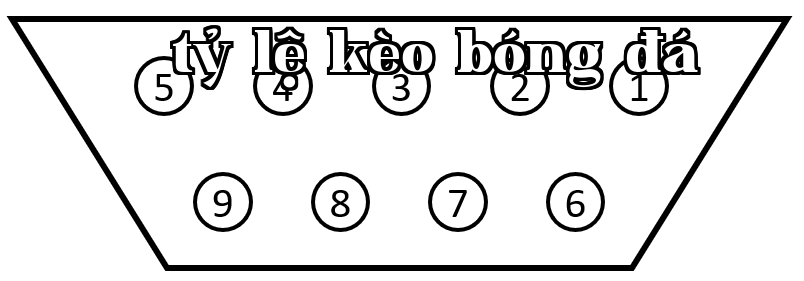

Định nghĩa chân

PIN -1: CAN 1-LS-L	P IN-4:K-LINE	P IN-7:CAN1- HS -H
PIN -2: CAN 1- HS - L	PIN -5:GND	PIN-8:CAN2- HS -H
PIN-3: CAN2- HS - L	PIN-6:CAN 1-LS -L	P IN-9: VBAT

Kết nối CAN tốc độ cao CAN 1 Sử dụng 2 /7 chân; Kết nối CAN tốc độ cao CAN2 Sử dụng 3 /8 chân.

Kết nối CAN tốc độ thấp CAN1 Sử dụng 1 /6 chân và 5 / 9 chân.

Kết nối K dây sử dụng 4 chân và 5 /9 chân.

Chú ý: CAN tốc độ cao CAN1 và CAN tốc độ thấp CAN1 không thể sử dụng đồng thời, có thể chọn trong phần mềm.

l

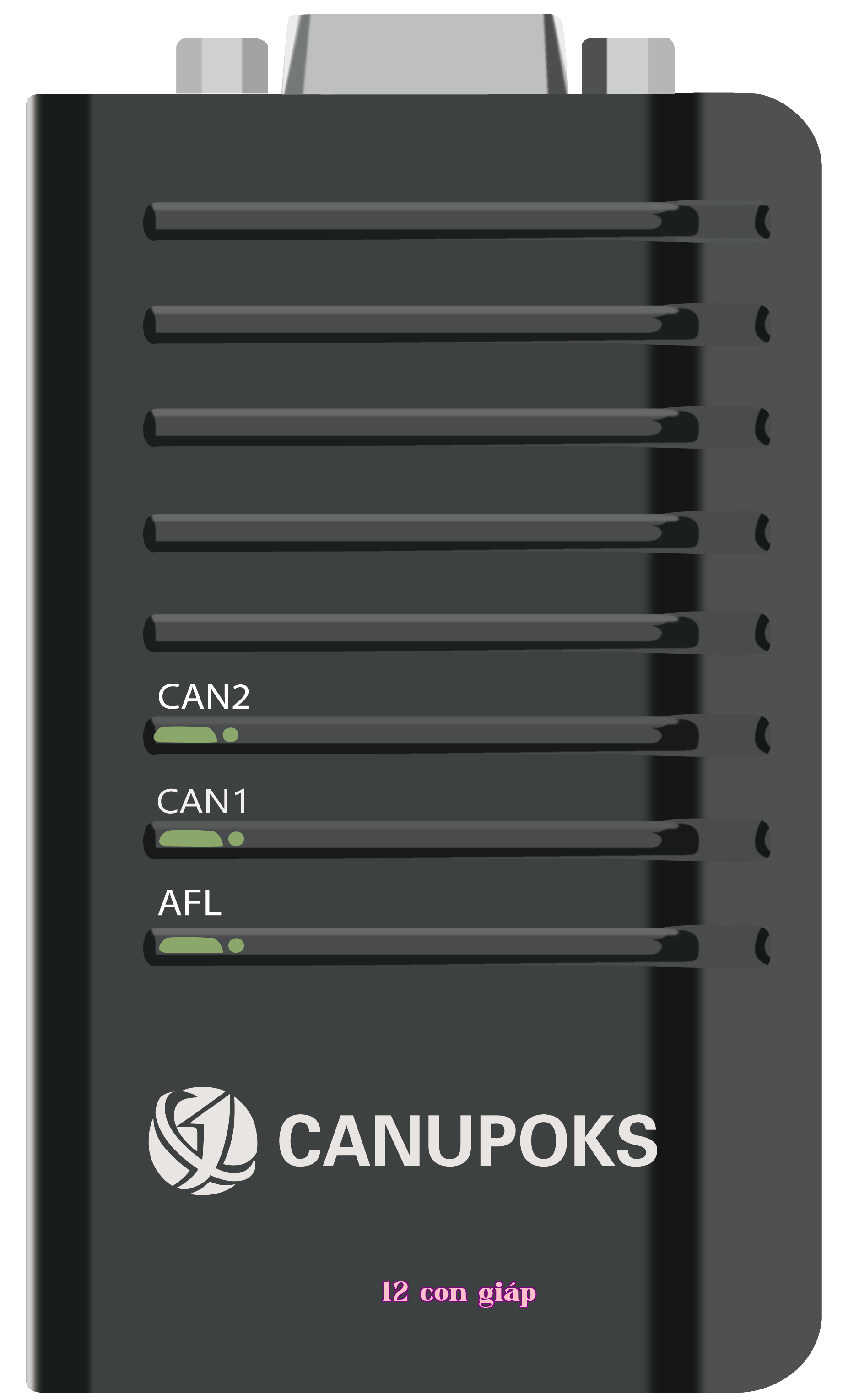

Định nghĩa đèn chỉ báo

l AFL: Đèn chỉ báo đa năng, chỉ ra trạng thái hoạt động của đường truyền K

Ø Đèn đỏ thường: Thiết bị chưa hoạt động

Ø Tắt đèn: Thiết bị đang hoạt động, K đường truyền chưa được kích hoạt (không tham gia giao tiếp)

Ø Đèn xanh thường: Thiết bị đang hoạt động, K đường truyền không có dữ liệu đang được gửi hoặc nhận

Ø Đèn xanh nháy: Thiết bị đang hoạt động, K đường truyền có dữ liệu đang được gửi hoặc nhận

l CAN 1/CAN2: Chỉ báo riêng biệt trạng thái hai kênh CAN tốc độ cao, CAN tốc độ thấp 1 và CAN tốc độ cao 1 chia sẻ cùng một đèn chỉ báo Tắt đèn: Thiết bị đang hoạt động nhưng kênh này chưa được kích hoạt (không tham gia giao tiếp)

Ø Đèn đỏ thường: Thiết bị chưa hoạt động

Ø Đèn xanh thường: Thiết bị đang hoạt động, kênh này không có dữ liệu đang được gửi hoặc nhận

Ø Đèn xanh nháy: Thiết bị đang hoạt động, kênh này có dữ liệu đang được gửi hoặc nhận

Ø Đèn đỏ nháy: Thiết bị đang hoạt động, kênh này có lỗi giao tiếp (có khung lỗi)

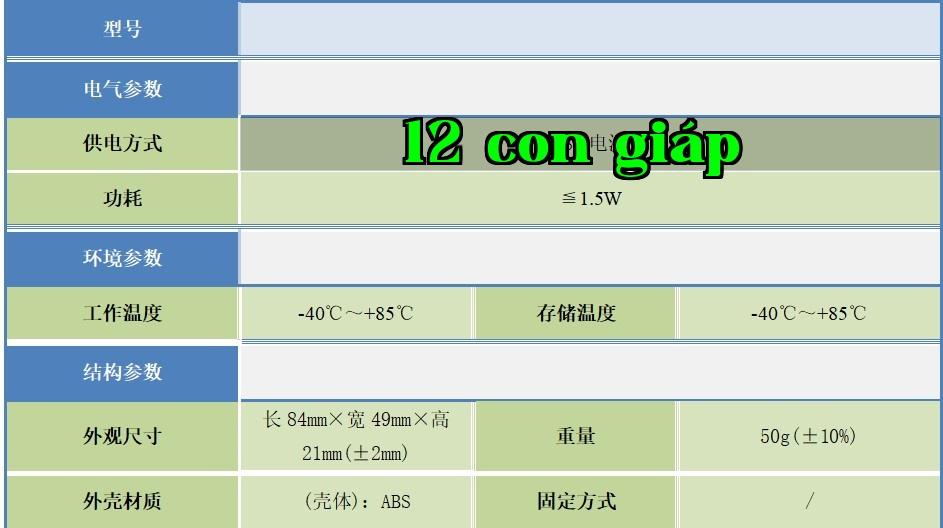

Ø Thông số sản phẩm

l
Mã sản phẩm

Thông số điện
Phương thức cung cấp điện
Nguồn điện	U SB Tiêu thụ điện
Thông số môi trường	≦ 1.5 W
Nhiệt độ làm việc
Nhiệt độ lưu trữ	-40 ℃～ +85 ℃	Thông số cấu trúc	-40 ℃～ + 85 ℃

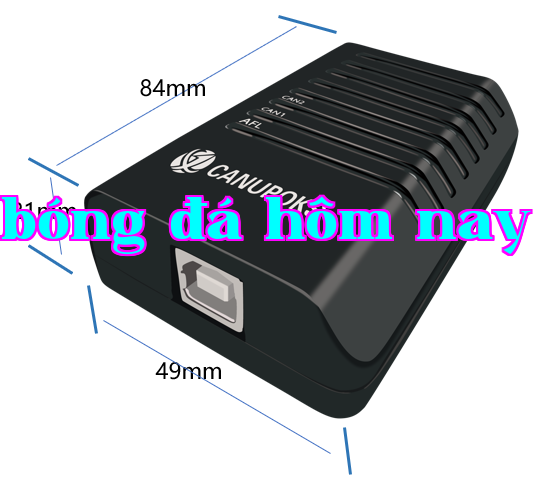

Kích thước ngoại hình
Rộng	Trọng lượng 84 mm × Chất liệu vỏ 4 9 mm × Phương pháp cố định 21 mm(± 2 mm )	Mua hàng trực tuyến	50 g(±1 0%)
Chi tiết sản phẩm	Thông số kỹ thuật ) ： A BS	Hướng dẫn nhanh	/
